Soporte de viga 2 × 6″ con aletas interiores (LUC26Z), Simpson Strong-Tie

Conector Simpson Strong-Tie LUC26Z para apoyar y unir vigas o viguetas de madera a un elemento portante. Sus aletas de fijación quedan hacia el interior, favoreciendo una terminación limpia en uniones visibles.

• Modelo: LUC26Z, acero calibre 18 con recubrimiento ZMAX.
• Madera: tamaños nominales 2 × 6″ y 2 × 8″; comprobar el ancho real de la pieza.
• Ancho interior W: 1 9/16″, aproximadamente 39,7 mm.
• Altura H: 4¾″, aproximadamente 120,7 mm.
• Asiento B: 1¾″, aproximadamente 44,5 mm.
• Instalación: utilizar todas las fijaciones especificadas para el modelo. Una configuración ensayada usa seis tornillos SD9112 en el apoyo y cuatro en la vigueta.
• Capacidad: depende de la especie de madera, las fijaciones y el tipo de carga; consultar las tablas del fabricante. Fijaciones no incluidas.
• Venta: por unidad.

Ficha, tablas de carga e instalación oficiales de la serie LUC

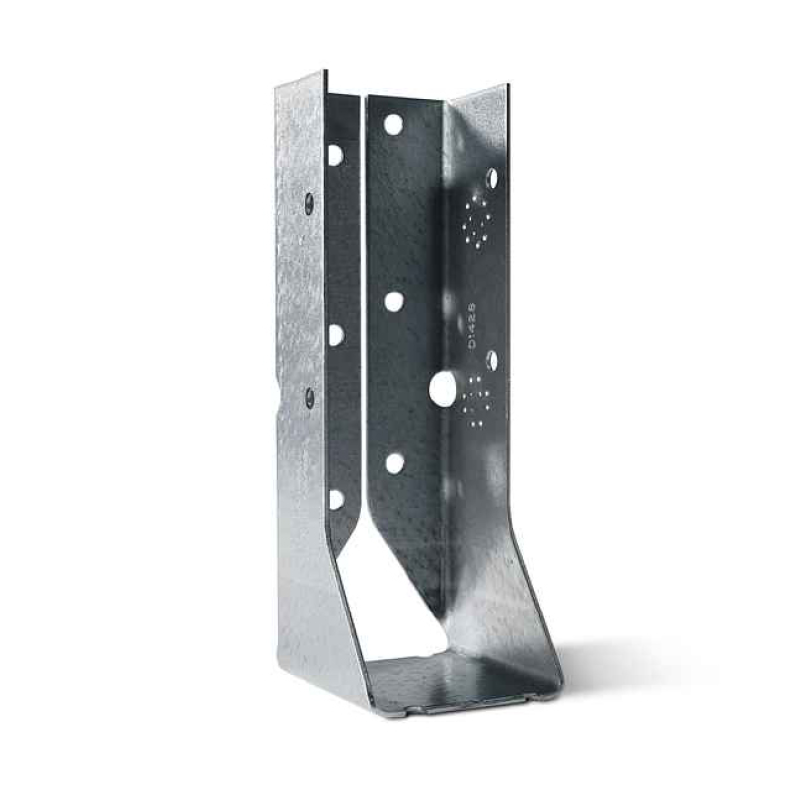

Imagen referencial de la familia LUC; el modelo y las medidas suministrados corresponden a LUC26Z.
